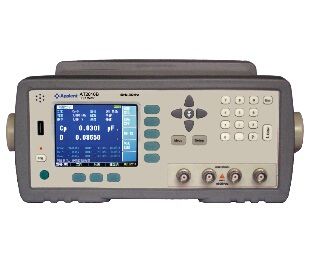

AT2816B精密LCR数字电桥
性能特征

*真彩16M色，TFT-LCD显示。

*校正功能：全量程程开路和短路扫频清零,三组用户点频校准。

*多频测试：支持10个频率扫描测试

*10组文件管理，可完全存储仪器状态,列表扫描设置和比较器设置。

*增强型比较器（分选）功能：可编程的P1~P9 九档分选，主参数HI,IN,LO显示和输出，NG,AUX,SREJ,IDX,EOM 等显示及输出

*绝对偏差（ABS）比较方式、相对偏差（PER）和顺序（SEQ）比较方式。

*可开关的附属档（AUX）分选。

*可编程1～200次平均次数，提供稳定性。

*自定义分选结果讯响。

*内置RS232C接口和Handler接口。

*1000V超强冲击保护

*兼容SCPI的RS232C接口，支持***高115200波特率，可通过计算机更快捷的控制
仪器所有功能，更能通过客户端软件的设计完成数据统计分析和打印测试结果等功能。

*全自动测试、无需人为参与，您只需插入L、C或是R，仪器自动为您配置成***佳测试条件，这些包括：自动LCR选择，自动量程选择和等效方式选择。我们为自动测试设备提供了***完备的接口：自动触发、手动触发、外部触发和总线触发模式，14档分选输出，内置档计数功能。

测量参数

Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg

监视参数

Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%

基本准确度

0.1% ±5字

测试频率

50Hz～200kHz （37点）

显示范围

L: 0.00001μH - 999999H C: 0.00001pF - 999999μF WR,Z: 0.00001Ω - 99.9999MΩ Q: 0.00001 - 999999 °θ（deg）: -90.0000°- 90.0000° θ（rad）: -3.14159 – 3.14159 Δ%: -999.999% - 999.999% D: 0.00001 ～ 9.99999

输出阻抗

30Ω, 50Ω和100Ω

量程

自动、手动和标称量程，9量程

***大读数

全6位，主参数: 999999 副参数：999999 监视参数：999999

信号电平

0.01V～2.00V（10mV步进）

测试速度

30次/秒，10次/秒，6次/秒，3次/秒；同时可进行1-256次平均

比较器

14档分选，10组合格档，1组不合格档，1组附属档，2组主参数不合格档档计数功能：***大档计数999999

列表扫描

10组频率和电平扫描测试

校准

开路/短路扫频，3点频清零和负载校准

文件

10组文件，保存所有用户设置，1组文件实时保存系统数据

接口

RS232C, ExHandler接口，标配USB磁盘接口（可存储10000条数据）

其它

LCR自动选择，键盘锁，SCPI指令集，真彩TFT-LCD显示

电源要求

电压：90VAC～250VAC 频率：50Hz~60Hz 功率：***大20VA

尺寸与重量

外尺寸（mm）264 （宽）x107（高）x350 （深） ，4kg

附件

ATL501:测试电缆 ATL607: 测试夹具 ATL600: 短路片 ATL801:232通讯线缆

可选附件

ATL608 SMD贴片夹具 ATL508 SMD贴片测试夹 ATS2816数据采集软件 ATL508A SMD贴片测试夹
