    BIRD美国鸟牌4304A射频功率计

    产品型号: 4304A
    品  牌: BIRD美国鸟牌
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 广东深圳
    更新日期: 2020-10-29
    详细信息

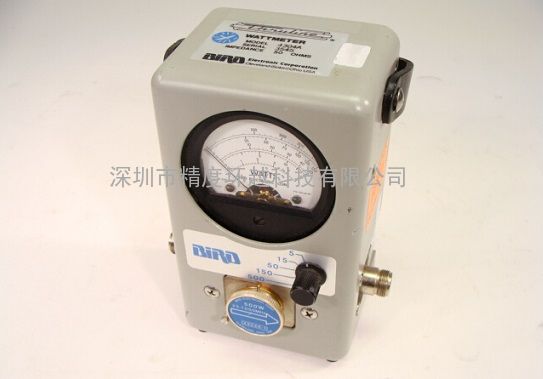

    BIRD美国鸟牌4304A射频功率计
    美国bird 公司的通过式功率计4304A具有便携,可靠,结实,简单,准确的特点,加上1000M宽频带和 500W大功率范围,成为维修人员的良好助手
    型号
    Model
    W540 W560 W570 SX-200 SX-400 SX-600 SX-1000 44A 44AP 4304A 43
    频率范围-MHz
    Frequency Range
    140525 1.8525 1.81300 1.8200 140-525 S1:1.8160
    S2:140
    525
    S1:1.8160
    S2:430
    1300
    251000 251000
    功率量程-W
    Power Range
    4/20/200 3/20/200 5/20/200 5/20/200 5/15/50/150/500 根据探头不同而定
    功率测量精度
    Power Meas.Accuracy
    ±7% ±10% 5W:±5%
    20W:±7.5%
    200W:±5%
    5W:±10%
    20W:±5%
    200W:±5%
    ±10% ±6% ±7%(25100MHz)
    ±6%(100
    512MHz)
    ±7%(512
    512MHz)
    ±5%
    驻波比测定时
    ***小功率-W
    M in Power
    for SWR Measurement
    4 S1:2
    S2:3
    S1:2
    S2:4
    1 4 S1:1
    S2:4
    S1:1
    S2:2
    ---- 40dB衰减输出 ---- ----
    插入损耗-dB
    Insertion Loss
    0.10.3 S1:0.2
    S2:0.3
    S1:0.2
    S2:0.15
    0.3
    0.150.2 0.10.3 S1:0.2
    S2:0.3
    S1:0.2
    S2:0.15
    0.1 0.1(25512MHz)
    0.15(512
    512MHz)
    0.1
    标称阻抗
    Nominal Impedance
    50Ω
    接头型号
    Connector
    M-J S1:M-J
    S2:N-J
    S1:M-J
    S2:N-J
      M-J   S1:M-J
    S2:N-J
    N-J N-J N-J
    外形尺寸-mm
    Dimension
    120×72×85 155×63×103   168×101×83 175×130×92
    重量-kg
    Weight
    0.54 0.67   0.54 0.54 0.63 0.89 1.36 1.36 1.4
    BIRD 4304A|鸟牌4304A|功率表4304A|BIRD通过式功率计|BIRD射频功率计|美国鸟牌功率计
    美国鸟牌(Bird)射频功率计(RF功率表)选型表
    功率计型号 43 4304A 4391A 4410 APM16 4305 4431 4314B 4308 5000/5010
    频率段(MHz) 功率段
    2-30 50W-10KW
    25-60 50W-1KW
    50-125 25W-1KW
    100-250 25W-1KW
    200-500 25W-500W
    400-960 10W-500W
    950-1260 5W-250W
    1100-1800 1W-50W
    1700-1990 1W-50W
    1990-2200 1W-50W
    2200-2300 1W-25W
    2400-2500 1W-25W
    2600-2700 1W-25W
    3400-3500 1W-10W
    3500-3600 1W-10W
    BIRD 4304A|鸟牌4304A|功率表4304A|BIRD通过式功率计|BIRD射频功率计|美国鸟牌功率计
    如何使用驻波比功率表
    BV3FG若以功率的观点来看 驻波比可以表示为:
    SWR = (√Po + √Pr)(√Po - √Pr)
    Po
    :进入天线系统的功率  Pr:从天线系统反射回来的功率
    经过运算 SWR Pr/Po (反射功率百分比)的关系如下:
    Pr/Po = [(SWR-1)/(SWR+1)]^2
    驻波比表基本上就是功率表。它可以量测输入功率及反射功率。但根据上式,不管输入功率为何,反射功率一定和输入功率成一定的比例。也就是说,对同一驻波比,不管输入功率为何,只要是在量输入功率时利用可变电阻调整驱动表头的电流使指针达到满刻度。那麽你量测反射功率时,指针一定是指在同一个位置。把这些相关位置标出来,我们的功率表上就多了一排刻度,叫做"驻波比",而您的功率表马上摇身一变成为"驻波比表"了。
    说穿了,驻波比表就是功率表。在量测功率时它预设了几组功率(5W,20W,200W)使输入功率恰好是这个位准时(5W, 20W, 200W),指针会达到满刻度。当你拨在CAL位置时就是量输入功率,只不过你可以调整指针位置。当你拨在SWR位置时就是量反射功率,只不过您这时候看的是SWR的刻度。
    DIAMOND系列的驻波比表而言,它有一个 Calibration 旋钮及三个选择开关:Power Range,FuncFWD/REF SWITCH。用法如下。

    量输入功率:
    1. POWER RANGE 拨到200WFUNC 拨到PWRFWD/REF 拨到FWD
    2.按下无线电机的发射键;
    3.适度选择 POWER RANGE 以精确读出功率。
    量反射功率:
    1. POWER RANGE 拨到200W, FUNC 拨到PWR, FWD/REF 拨到REF
    2.按下无线电机的发射键;
    3.适度选择 POWER RANGE 以精确读出功率。
    量驻波比:
    1. FUNC 拨到CAL 位置,CALIBRATION 旋钮反时针方向旋转到底;
    2.按下无线电机的发射键,调整 CALIBRATION旋钮使指针达到满刻度;
    3. FUNC 拨到 SWR 位置,由表头的 SWR 刻度读出驻波比的读值。
    使用驻波比表量测天线的驻波比时要尽量将驻波比表靠近天线端,因为传输线的传输损耗会使得所量出来的驻波比数值较小,变成 "快乐驻波比"。例如,原本天线的驻波比为 1.92 (反射功率百分比为10%),现在加上一段 cable 衰减量为 3dB,假设无线电机的发射功率为10W,则经由 CABLE 传到天线的输入端时只剩下5W,然後反射10% 0.5W0.5W 经由传输线送回来只剩下0.25W,所以驻波比量到的是输入 10W,反射 0.25W,反射功率百分比为 2.5%,即 SWR=1.03 量起来真是快乐的不得了。
    此外,目前大部份的驻波比表都是利用感应的方式将信号感应到驻波比表内的量测电路,所以在量测时可以一边发射一边切换驻波比表上的开关,这并不会损坏无线电机。如果小心一点,不要让指针瞬间打到底。驻波比表要坏掉也蛮难的。
    ***後提醒一点,天线的好坏不能单看驻波比。现在大家如此迷信驻波比的原因很简单,因为驻波比表到处都买得到。我的意思是说,不要因为天线驻波比很低就觉得一切OK而沾沾自喜,多研究天线的其它特性才是真正的乐趣.
