三丰高度仪518-221
| 产品型号： |
518-221|QMH-14 |
| 品 牌： |
Mitutoyo日本三丰 |
|
|
| 所 在 地： |
广东深圳 |
| 更新日期： |
2020-10-29 |
三丰高度仪518-221|MITUTOYO高度仪|QMH-14"
QH-Height 高度仪
518系列—高精度ABSOLUTE 数显高度尺
特点：
1、采用新型、高精度、高分辨率绝对原点型线性编码器进行位置检测。
2、便捷的图标键。
3、可通过特有的处理方式（跟踪测量检测圆的顶点）进行内径/外径测量。
4、可选择多种类型的测头。
5、带有背光照明的大型液晶显示。
6、通过设置上、下限公差，进行GO/±NG判断。判断结果超出公差范围时，显示器背光从绿色变为红色，公差判断一目了然。
7、滑块提升旋钮（用于行程）/滚轮（用于测量）。
8、带有SPC和RS-232C数据输出。
性能参数
公制型
|
测量范围 |
货号 |
|
0-350mm |
518-220/518-224* |
|
0-600mm |
518-222/518-226* |
*带有球型测头校正块（12AAA715）的型号
英制/公制型
|
测量范围 |
货号 |
|
0-14" /350mm |
518-221/518-225* |
|
0-24" /600mm |
518-223/518-227* |
*带有球型测头校正块（12AAA715）的型号
技术参数：
测量范围：0-465mm或0-715mm
滑杆行程：350mm或600mm
分辨率： 0.001/0.005mm或0.001/0.005mm/.00005〞/.0001〞/.0002〞
20℃时精度*：±(2.8+5L/1000) μm L***大测量长度（mm）
垂直度**：0-350mm型为8μm 0-600mm型为13μm
导向方式：滚珠轴承
驱动方式：手动
刻度类型：ABSOLUTE 静电电容
测力：1.6±0.5N
显示：液晶显示
电源：AC适配器（可选）/电池（LR6×4）
电池操作时间：大约260小时***（使用背光照明时大约为6小时）
*使用标准Φ5偏心测头
**使用杠杆测头(MLH-321)或Mc-checker(M-411)
***260小时（背光照明处于节能方式）6小时（背光照明处于全开状态）
选件：
12AAC072:深度测头
12AAA792:千分表（Φ8mm轴套）夹头
12AAA837:千分表（Φ3/8〞轴套）夹头
12AAA793:测头延长夹（85mm/3.3〞）
12AAF667: Φ2mm橄榄球型测头
957261: Φ2mm(同轴类型)
957262: Φ3mm(同轴类型)
957263: Φ4mm(同轴类型)
12AAB552: Φ10mm球形测头，L=55mm
12AAF670: Φ5mm盘形测头
12AAF671: Φ10mm盘形测头
957264: Φ14mm盘形测头
957265: Φ20mm盘形测头
12AAA788: Φ4mm球形偏心测头
12AAA789: Φ6mm球形偏心测头
05HAA394：Φ5mm球形偏心测头
226116:杠杆千分表适配器（Φ6mm轴套）
05HXA173：划线器
264-504：DP-1VR
936937:SPC电缆（1mm）
965014: SPC电缆（2mm）
02AZK790D:用于U-WAVE的SPC电缆（160mm）
526688:AC适配器（100V）
526688A: AC适配器（120V）
526688D: AC适配器（220V）
526688E: AC适配器（240V/220V）

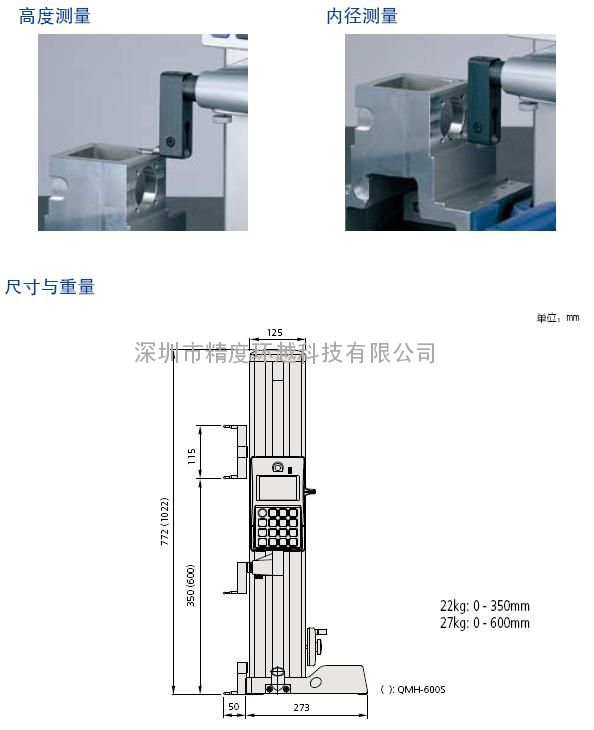

尺寸图片
